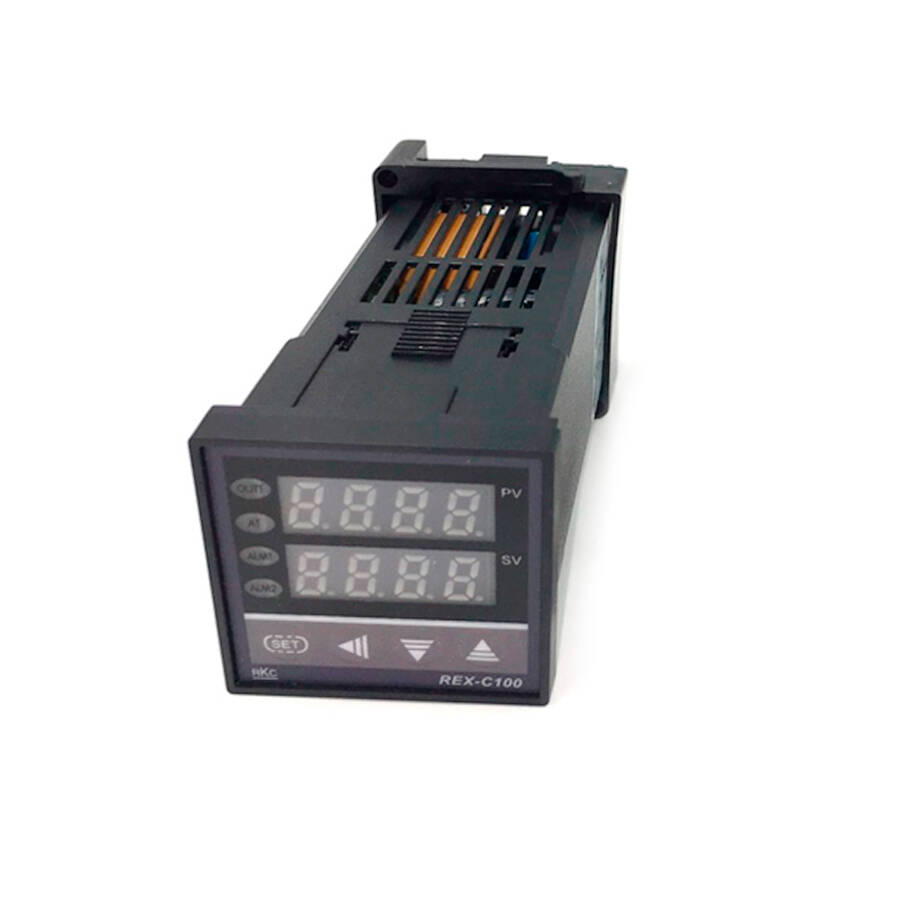

Контролер температури REX-C100FK02-M*EN - це компактний цифровий ПІД-регулятор з релейним виходом, призначений для точного підтримання заданої температури в різних промислових і побутових системах.

Основні характеристики
Діапазон вимірювання температури: 0-400 °C (за замовчуванням, з термопарою типу K)

Сумісні датчики: термопари типів K, J, R, S, B, E, N, T, C, Pt, U, L

Точність вимірювання: ±0,5% від повної шкали ±1 знак

Роздільна здатність: 14 біт

Режим регулювання: ПІД (пропорційно-інтегрально-диференційний)

Період опитування: 0,5 с

Налаштування ПІД:

Інтегральний час (I): 0-3600 с

Диференціальний час (D): 0-3600 с

Живлення: 85-264 В AC, 50/60 Гц

Споживана потужність: менше 10 Вт

Виходи:

Основний (PID): релейний, 3 А при 250 В AC

Тривожний (ALARM): релейний, 3 А при 250 В AC

Умови експлуатації:

Температура навколишнього середовища: 0-50 °C

Вологість: 30-85% без агресивних газів

Габарити: 48 × 48 × 110 мм

Вага: 170 г

Термін зберігання налаштувань: до 10 років

Циклів перепрограмування: до 100 000

⚙️ Підключення
Живлення: клеми 1 і 2

Релейний вихід (навантаження): клеми 3, 4, 5 (контакти 3-5 - нормально замкнуті)

Підключення термопари: клеми 9 і 10 (зверніть увагу на полярність
