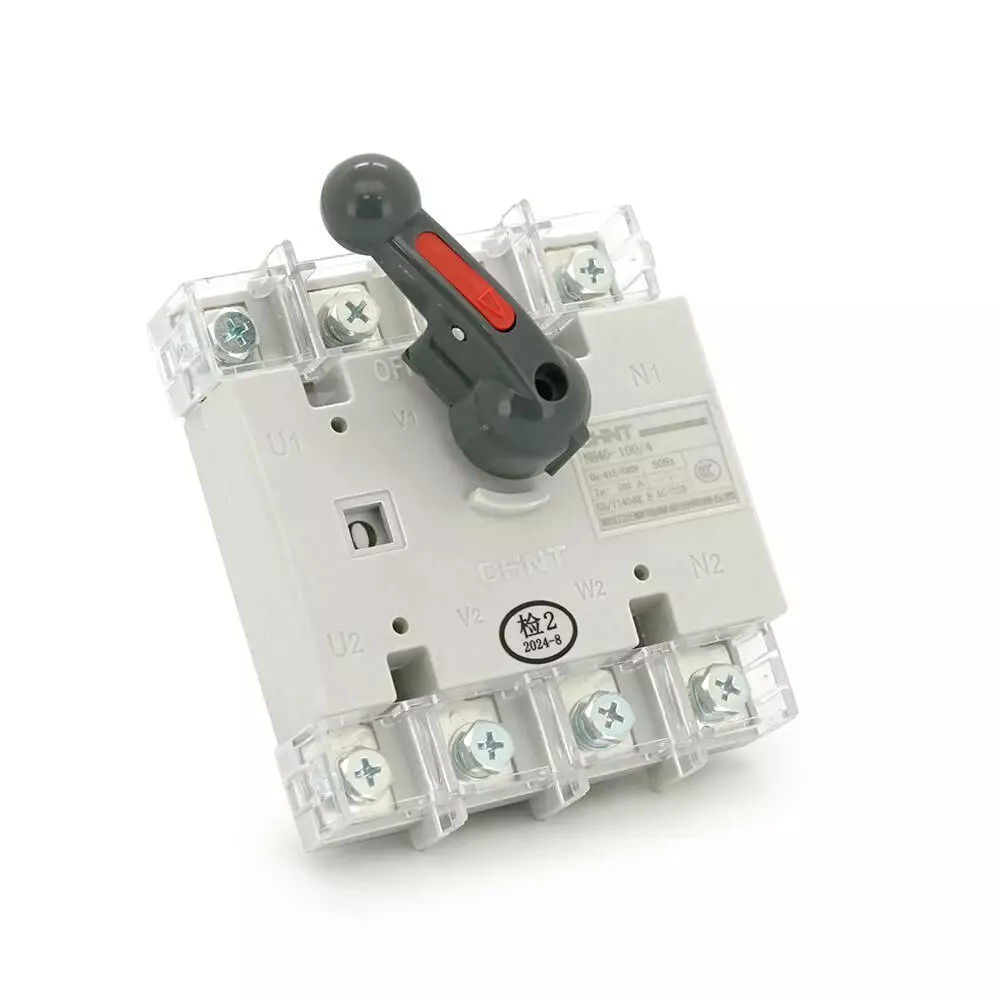

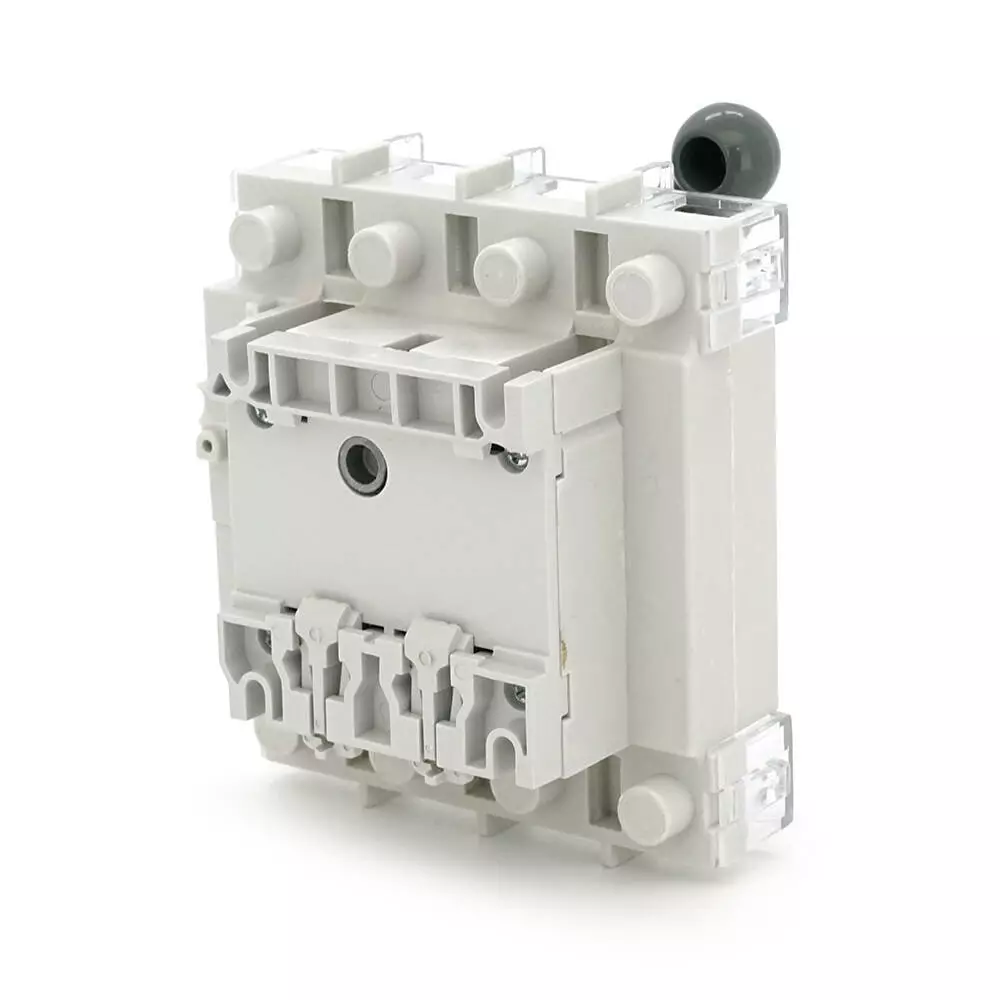

Ручний вимикач-роз'єднувач CHINT NH40-100/4P є чотириполюсним комутаційним пристроєм ручного управління, призначений для оперативного включення та відключення електричних ланцюгів під навантаженням. Пристрій розрахований на номінальну напругу 380V та струмове навантаження до 100A. Конструкція забезпечує видиму розривну відстань, що відповідає функції роз'єднувача. Модель оснащена стандартною рукояткою управління та призначена для монтажу у розподільних щитах промислового та комерційного призначення.

Характеристики:
- Тип пристрою: рубильник-роз'єднувач чотириполюсний
- Модель: NH40-100/4P
- Номінальна напруга: 380V
- Номінальний струм: 100A
- Кількість полюсів: 4
- Тип управління: ручне, важільна рукоятка
- Спосіб монтажу: стаціонарний монтаж на панель
- Приєднувальні затискачі: гвинтові
- Матеріал контактів: мідь зі срібним покриттям
- механічна зносостійкість: не менше 3000 циклів
- Ступінь захисту: IP20
- Кліматичне виконання: УХЛ3

Габаритні та настановні розміри (мм):
- Ширина (A): 170
- Глибина (B): 135
- Висота (H): 85
- Міжцентрова відстань (U): 115
- Діаметр монтажних отворів (Φ): 5.5
- Розміри для підключення провідників:
- Перетин проводів, що підключаються: до 35 мм²
- Розмір клем: відповідає вимогам для 100A

Пристрій призначений для:
- вступних розподільчих пристроїв будівель
- систем аварійного відключення живлення
- Комутації силових ланцюгів комерційного обладнання
- Об'єктів малого та середнього бізнесу
- Виробничих приміщень та майстерень
- систем резервного харчування
- щитів управління освітленням

Переваги:
- візуально видимий розрив ланцюга
- Надійна конструкція з дугогасними камерами
- Чітка фіксація положень "Вкл"/"Вимк"
- Посилені контакти з антикорозійним покриттям
- Сумісність із запобіжниками NH типу
- Відповідність міжнародним стандартам IEC 60947-3
- Простота монтажу та обслуговування
- Компактні розміри для економії місця у щиті

Пристрій допускає комутацію під навантаженням у межах номінальних параметрів. Важільний механізм забезпечує швидке включення та відключення. Конструкція передбачає можливість блокування у вимкненому положенні за допомогою замка для безпечного проведення робіт. Чотирьохполюсне виконання забезпечує повне відключення всіх фаз та нейтралі.

Монтаж здійснюється на рівну панель завтовшки до 3 мм. Підключення проводів здійснюється до гвинтових затискачів з використанням відповідного інструменту. Рекомендується дотримуватись моменту затягування відповідно до технічних вимог.

Даний рубильник-роз'єднувач забезпечує надійну комутацію силових ланцюгів та призначений для використання в електроустановках комерційного та промислового призначення, де потрібне ручне керування живленням з видимим розривом ланцюга та повним відключенням усіх полюсів.
