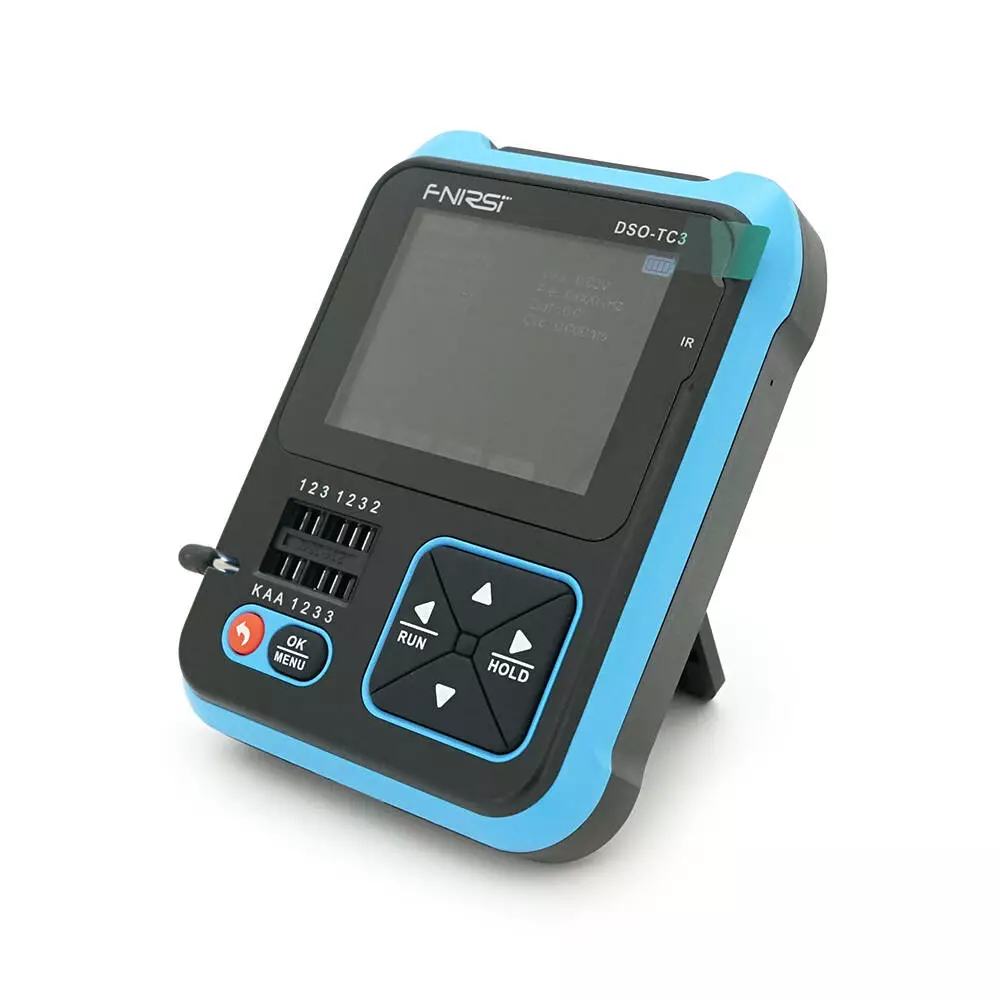

Fnirsi DSO-TC3 поєднує функції цифрового осцилографа, тестера транзисторів та генератора сигналів в одному пристрої. На базі TC2 DSO-TC3 збільшений діапазон тестування, наприклад, смуга пропускання функції осцилографа збільшена до 500 КГц, а також додана функція генератора сигналів. Високий коефіцієнт узгодження та додаткові аксесуари порівняно з попередньою версією або стандартною комплектацією.

Функція цифрового осцилографа: із частотою дискретизації у реальному часі 10 мс/с та смугою пропускання 500 кГц. Підтримка максимального вимірювання сигналу напруги 400 В. З повною функцією тригера (автоматичний, одиночний, звичайний). Оснащений ефективною кнопкою AUTO, виміряна форма сигналу може відображатись без додаткових налаштувань.

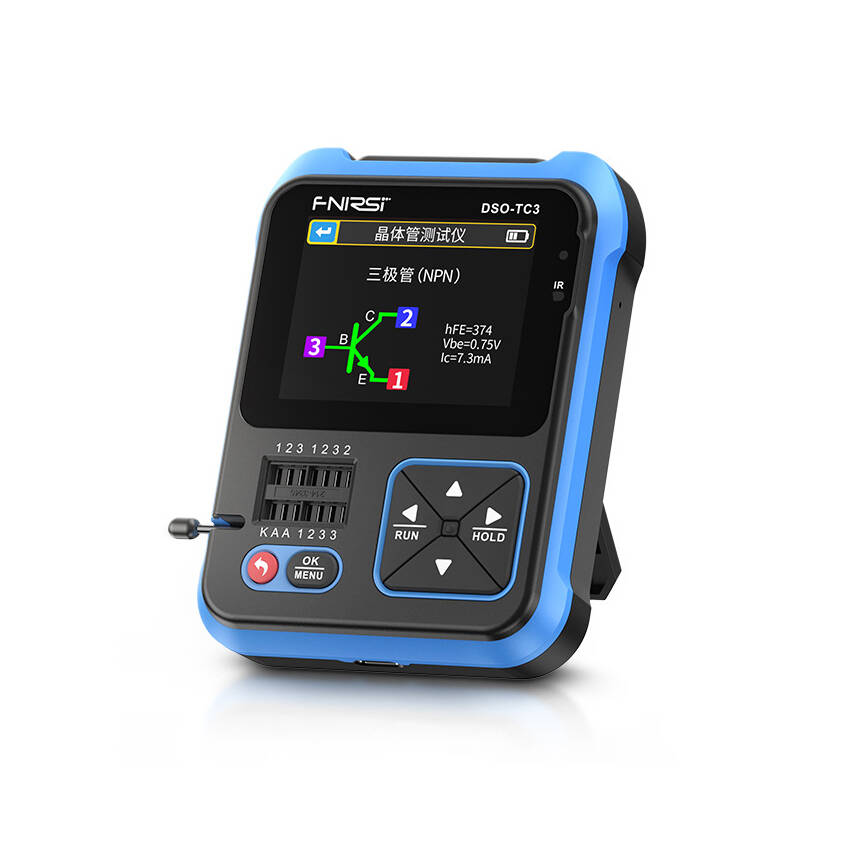

Функція тестера транзисторів: автоматична ідентифікація та вимірювання різних транзисторів, включаючи тріоди NPN і PNP, N-канальні та P-канальні металооксидно-напівпровідникові польові транзистори, JFET, діоди, подвійні діоди, тиристори, а також в якості резисторів, польових транзисторів тощо. пасивних компонентів. Автоматичне визначення висновків. ESR-метр.

Функція генератора сигналів: 6 видів сигналів: синусоїдальна, прямокутна, імпульсна, трикутна, пилкоподібна хвиля, постійний струм. Регульована вихідна частота 1-100 кГц. Регульована вихідна напруга 3,3 В. Регульований коефіцієнт заповнення вихідного сигналу 0-100%.

Характеристики:
• Матеріал: корпус з АБС пластику
• Дисплей: 2,4-дюймовий кольоровий екран з підсвічуванням
• Акумулятор: 1 літієва батарея, 1500 мАг
• Заряджання: USB Type-C, 5В
• Розмір упаковки: 79*103*31 мм
• Вага: 345 г

Характеристики осцилографа:
• Частота дискретизації у реальному часі: 10 MS/s
• Аналогова смуга пропускання: 0-500 кГц
• Вхідний опір: 1 МОм
• З'єднання: змінний/постійний струм
• Діапазони випробувальної напруги: 400 В
• Вертикальна чутливість: 10 мВ-10 В
• Діапазон горизонтальної розгортки: 1us-10s
• Режим тригера: автоматичний/нормальний/одноразовий
• Тип тригера: наростаючий/спадаючий фронт
• Заморожування форми хвилі: Так
• Автоматичний вимір: Так

Характеристики тестера електронних компонентів:
• Діапазони вимірювання ємності: 25 пФ~100 мФ (значення ємності, коефіцієнт втрат Vloss)
• Діапазони вимірювання опору: 0,01 Ом ~ 50 МОм
• Діапазони вимірювання індуктивності: 10 мкГн~1000 мкГн
• Діапазони вимірювання батареї: 0,1 ~ 4,5 В
• Вхідна напруга: 0 ~ 40 В

Характеристики генератора сигналів:
• Синусоїдальна хвиля: 1-10 кГц/0-3,3 В/50%
• Прямокутна хвиля: 1-100 кГц/3,3 В/50%
• Імпульсна хвиля: 1-100 кГц/3,3 В/0-100%
• Трикутна хвиля: 1-10 кГц/0-3,3 В/50%
• Коса хвиля: 1-10 кГц/0-3,3 В/0-100%
• Постійний струм: 0-3,3 В

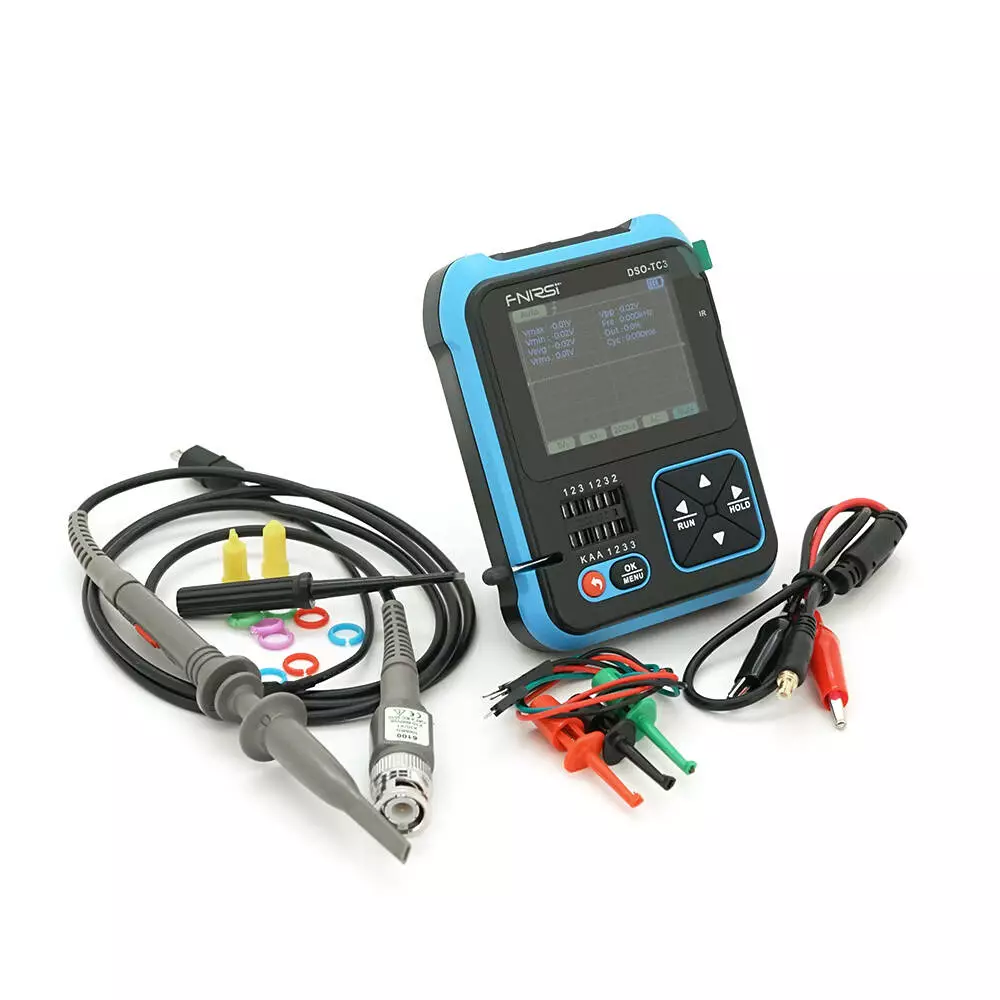

Комплектація:
• DSO-TC3,
• Високовольтний датчик P6100
• адаптер кріплення,
• датчик із затискачами крокодилами
• тестовий гак затискач - 3 шт.,
• інструкція,
• зарядний кабель Type-C,
• USB-адаптер,
• Чохол.
