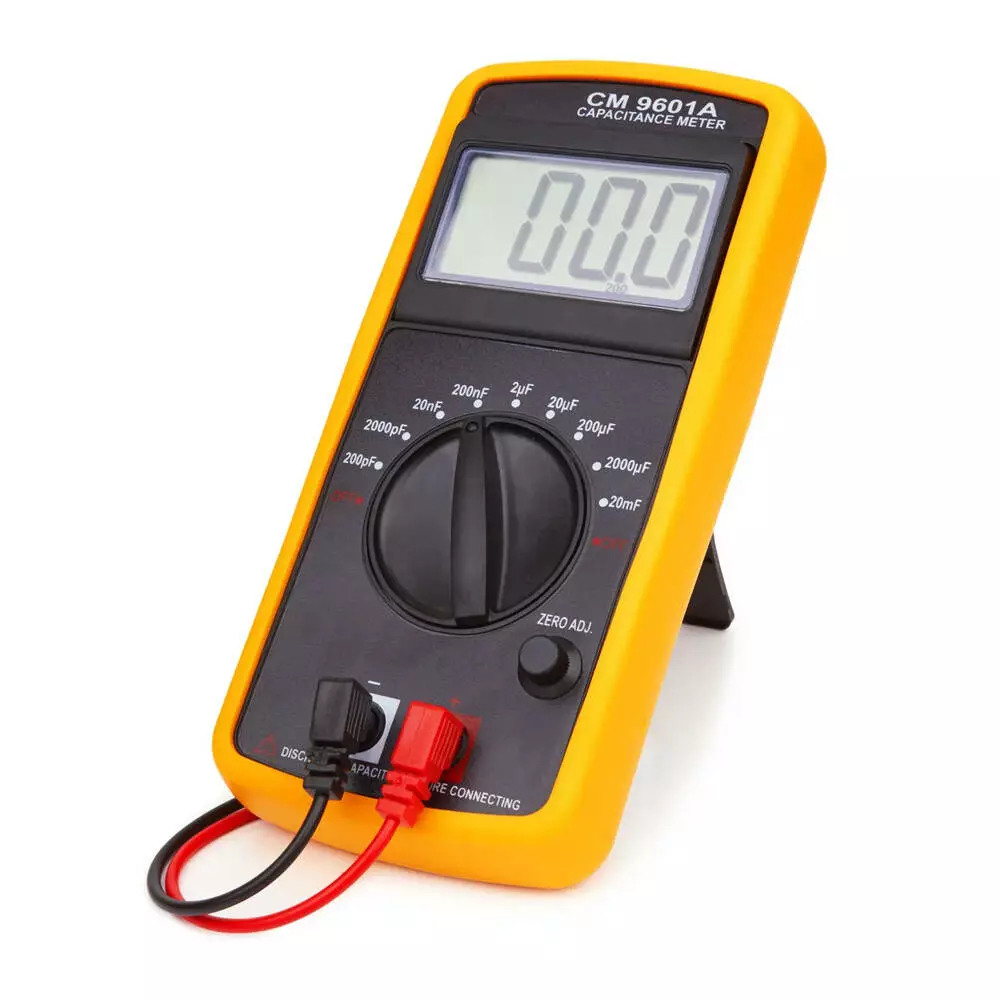

Цифровий вимірювач ємності CM-9601A – спеціалізований високоточний прилад, призначений для вимірювання ємності конденсаторів у широкому діапазоні значень. Він стане незамінним інструментом для радіоаматорів, електронників, ремонтних майстерень та всіх, хто працює з електронними схемами, де точне знання ємності є критично важливим.

Процес виміру простий та інтуїтивно зрозумілий. Прилад оснащений функцією ручної корекції нуля для точних вимірювань малих ємностей та автоматичним обнуленням для зручності. Захист від перевантаження убезпечить пристрій при випадковій помилці.

Для чого можна використовувати вимірювач ємності CM-9601A:
- перевірка та підбір конденсаторів при складанні та ремонті електронних пристроїв.
- діагностика несправних або висохлих конденсаторів у побутовій та комп'ютерній техніці.
- Сортування компонентів за номіналом при монтажі радіоаматорських конструкцій.
- перевірка полярних та неполярних конденсаторів перед встановленням на оплату.

Характеристики вимірювача ємності CM-9601A:
• Вимірюваний параметр: електрична ємність (C)
• Діапазони вимірювань: 200 пФ, 2 нФ, 20 нФ, 200 нФ, 2 мкф, 20 мкф, 200 мкф, 2000 мкф, 20 мф
• Роздільна здатність: від 0.1 пФ у мінімальному діапазоні до 10 мкФ у максимальному
• Точність: від ±(0.5% + 7 цифр) на діапазонах до 200 нФ до ±(3% + 10 цифр) на діапазоні 20 мФ
• Метод виміру: двотактне інтегруюче перетворення
• Корекція нуля: ручне регулювання (близько ±20 пФ)
• Захист від навантаження: є
• Індикація навантаження: на дисплеї відображається "1"
• Частота тестового сигналу: 800 Гц, 80 Гц, 8 Гц (залежно від діапазону)
• Дисплей: LCD, 3½ розряду (1999 відліків)
• Індикація батареї: є
• Запитання: батарея 9 В (тип 6F22)
• Робоча температура: від 0°C до 40°C

Перед використанням важливо переконатися, що конденсатор повністю розряджений, яке полярність збігається з полярністю вхідних клем приладу. Не допускається подача напруги на вхідні клеми. Для точного вимірювання малих ємностей рекомендується виконати ручну корекцію нуля.
