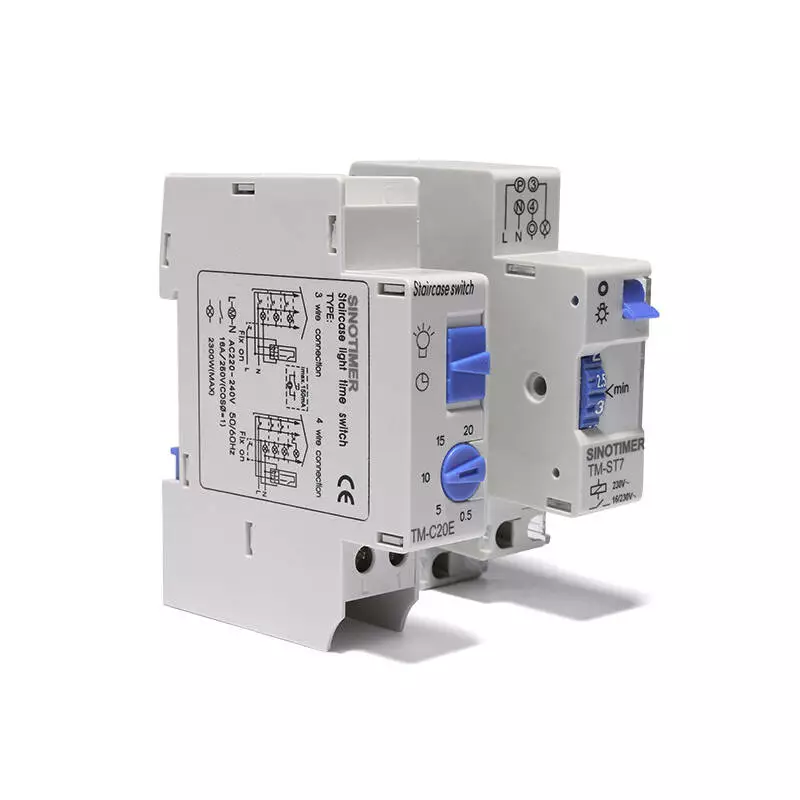

Реле часу TM-ST7 від компанії Sinotimer – це надійний електромеханічний пристрій, призначений для керування комутацією електричних кіл із заданою тимчасовою затримкою. Дана модель відрізняється простотою налаштування та монтажу, високою точністю спрацьовування та тривалим терміном служби.

Застосування:

Реле TM-ST7 широко використовується в системах автоматизації для керування освітленням, вентиляцією, опаленням, насосами, електродвигунами та іншим обладнанням у побутових, комерційних та промислових умовах.

Характеристики:

- Тип реле: Електромеханічне
- Спосіб монтажу: На DIN-рейку
- Кількість контактів: 1 перекидний (1P)
- Номінальний струм: 16 А
- Номінальна напруга: 250 В змінного струму (AC)
- Діапазон витримки часу: 1 - 7 хвилин
- Точність: +/- 10%
- Принцип роботи: Синхронний двигун із редуктором
- Робоча температура: -5 ° C ... +55 ° C
- Ступінь захисту: IP20

особливості:

- Простота налаштування часу затримки за допомогою поворотного регулятора.
- Висока точність та стабільність часових інтервалів.
- Компактний дизайн та зручність монтажу на DIN-рейку.
- Індикатор роботи реле.
- Доступна ціна.

Схема підключення:

Зазвичай схема підключення реле часу вказується на корпусі пристрою або в інструкції, що додається. Стандартна схема передбачає підключення фазного дроту до клеми живлення реле, нульового дроту до загальної клеми, а фазного дроту навантаження – до клеми нормально розімкнутого або нормально замкнутого контакту.

Важливо:

Монтаж та підключення реле часу повинні проводитись кваліфікованим електриком з дотриманням правил електробезпеки.
