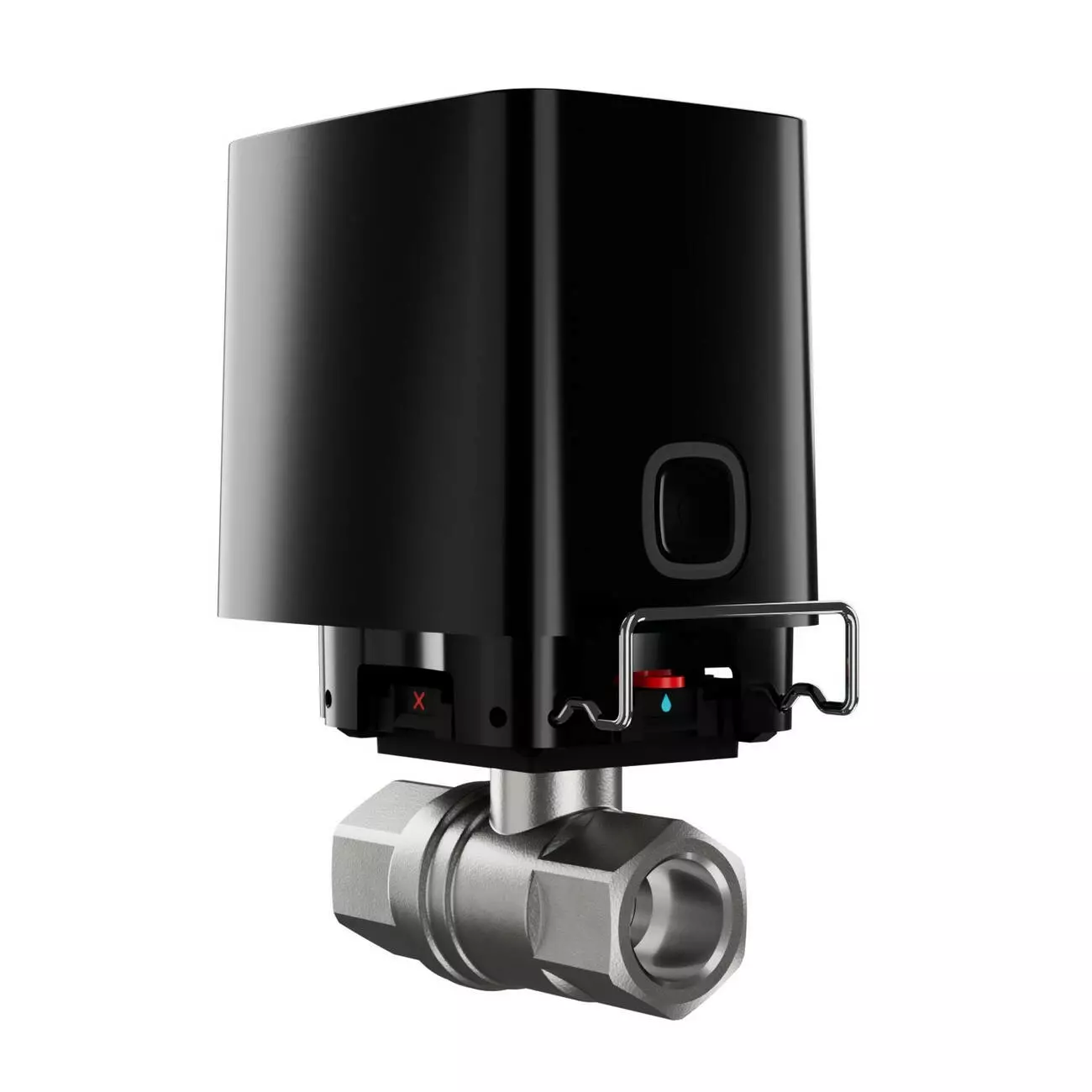

WaterStop Jeweller – кран перекриття води з дистанційним керуванням. Працює як частина автоматизованої антипотоп-системи на базі Ajax. За допомогою WaterStop можна дистанційно перекрити подачу води на об'єкті під захистом системи безпеки Ajax. Пристрій поєднує високоякісний клапан Bonomi та потужний електропривод із блоком управління. Пристрій підключається до хаба за захищеним радіопротоколом Jeweller. Керувати WaterStop можна з будь-якої точки світу з доступом до інтернету - програми Ajax дозволяють перевірити стан та змінити положення клапана у будь-який момент.

Елемент антипотоп-системи
WaterStop призначений для дистанційного керування подачею води на об'єкті. Пристрій поєднує запірний кран та електропривод. Управляти WaterStop можна з будь-якої точки світу, де є інтернет - програми Ajax дозволяють перевірити стан та змінити положення крана у будь-який момент. За тривогою LeaksProtect або стороннього датчика протікання WaterStop автоматично перекриє воду за 5 секунд. Повідомлення про тривогу та спрацювання сценарію отримають усі користувачі системи. Крім сценарію по тривозі датчика протікання, інженер монтажу може налаштувати перекриття води за розкладом або зміною режиму охорони.

Потужний електропривод та ручне керування
Електропривід WaterStop має максимальний момент, що крутить, 10 Н•м. Така потужність дозволяє закрити заклинений запірний кран, не зламавши його. А у звичайних умовах – перекрити воду через 5 секунд після команди. Керувати подачею води можна не тільки через програми та сценарії, але й вручну. Для цього на корпусі WaterStop передбачено кнопку, а на монтажній платформі запірного крана спеціальний важіль. Це зручно, наприклад, під час заміни електроприводу або під час роботи сантехніка. Статус крана можна побачити у програмах Ajax, визначити за кольором логотипу Ajax на корпусі WaterStop або за положенням важеля.

Сценарії автоматизації;
Сценарії дозволяють зменшити кількість рутинних дій та автоматично перекривати воду.

Сценарії можна використовувати, щоб керувати подачею води:
По тривозі - при тривозі датчика протікання LeaksProtect.
За розкладом – коли потрібно перекривати воду у певний час.
При зміні режиму охорони – коли об'єкт ставлять на охорону або знімають із охорони.
Після натискання вимикача LightSwitch — наприклад, коли останній працівник офісу виходить із приміщення.
Натисканням Button — для ручного відключення води у разі аварії.
За температурою – щоб перекрити воду в трубах опалення на зиму.

Jeweller технологія зв'язку
Jeweller — радіопротокол для швидкого та надійного двостороннього зв'язку між хабом та підключеними пристроями. Протокол забезпечує дальність бездротового зв'язку до 1100 м, що дозволяє використовувати розумний кран не лише у великому будинку, а й у підвалах, офісних чи складських приміщеннях. Jeweller передає всю потрібну інформацію. Завдяки йому користувачі завжди мають доступ до управління розумним краном у програмах Ajax незалежно від кількості пристроїв у системі. А також будь-якої миті можуть перевірити стан крана — відкритий чи закритий.

Захист від саботажу
WaterStop можна встановлювати в офісах, ресторанах, кафе та інших громадських місцях. Для захисту від несанкціонованого демонтажу є альтернативна монтажна скоба. Ця скоба встановлюється замість стандартної, щоб запобігти демонтажу електроприводу. На відміну від стандартної скоби, її неможливо дістати без інструментів. Коли електропривод знімають із запірного крана – спрацьовує тампер. Хаб регулярно (із заданою частотою) перевіряє стан підключених пристроїв та інформує про втрату зв'язку з кожним із них. Повідомлення про втрату зв'язку отримують усі користувачі та пульт охоронної компанії.

Продумана конструкція
WaterStop — бездротовий пристрій, який працює від встановлених акумуляторів. При необхідності інженер монтажу може підключити сторонній блок живлення 9 В, 2 А. Електропривод кріпиться на запірному крані в одному з чотирьох положень. Корпус електроприводу не потрібно розбирати для монтажу, він фіксується на крані скобою, без інструментів. Завдяки цьому немає ризику пошкодити електроніку

Зручне встановлення та підключення
WaterStop встановлюється двома фахівцями: сантехніком та інженером монтажу. Тому ми подбали, щоб їм було зручно працювати з продуктом. Сантехнік може встановити стандартний сумісний запірний кран без монтажного інженера. Йому потрібно лише знати габарити електроклапану. Інженер монтажу може прийти іншого дня, встановити електропривод і інтегрувати його в систему безпеки Ajax. Пристрій підключається до системи безпеки Ajax за хвилину. Достатньо відкрити програму Ajax, просканувати QR-код, додати пристрій до кімнати та групи.

Виробник
Ajax
Тип датчика
бездротовий
Розмір різьблення
½″ (15 мм)
Дальність бездротового сигналу
1100 м
Сумісність
Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G), ReX, ReX 2
Зв'язок
Технологія зв'язку Jeweller
Пропрієтарна бездротова технологія передачі сигналів тривог і подій.
Функції:
- Двосторонній зв'язок.
- Захист від заміни пристрою.
- Блокове шифрування з плаваючим ключем.
- Миттєві повідомлення.
- Віддалене налаштування через Ajax.

Діапазони радіочастот
868.0 – 868.6 МГц

Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зменшення енергоспоживання та радіоперешкод.

Модуляція радіосигналу
GFSK

Дальність радіозв'язку
до 1100 м
Між пристроєм та хабом (або ретранслятором радіосигналу) за відсутності перешкод.

Шифрування радіосигналу
Всі дані, що зберігаються та передаються, захищені блоковим шифруванням з плаваючим ключем.

Радіочастотний хопінг
Для запобігання радіоперешкодам і глушенню.
Запірний кран
Області застосування
- водопостачання
- системи опалення

Робоче середовище
- гаряча та холодна вода
- неагресивні рідини

Матеріал запірного крана
латунь

Тип з'єднання та різьблення запірного крана
внутрішня-внутрішня

Робочий тиск
40 бар

Діапазон температури рідин
від +5°С до +120°С

Фланець для підключення електроприводу
монтажна платформа
Виготовлена за стандартом ISO 5211.

Важіль на платформі
Для ручного перекриття подачі води в екстрених ситуаціях. Управління подачею води не потребує інструментів.
Електропривід
Обертальний момент
до 10 Н•м

Швидкість перекриття води
до 5 секунд
Значення може збільшуватись через забруднення запірного крана.

Дистанційне керування
пристрій налаштовується та керується через програми Ajax
У програмах Ajax також відображається стан пристрою: відкритий/закритий, статус заряду батарей, зовнішнього живлення, зв'язку з хабом.

Ручне керування
кнопка на корпусі електроприводу
При натисканні запірний кран відкривається/закривається.
Захист від саботажу
Захист від підробки
автентифікація пристрою

Виявлення втрати зв'язку
від 36 секунд
Час виявлення залежить від установок Jeweller (або Jeweller/Fibra).
Додаткові можливості
Встановлення
- швидке зняття та встановлення електроприводу на фланець без інструментів
- 4 положення встановлення електроприводу на фланець
- монтажні скоби для захисту від несанкціонованого демонтажу

Конструкція дозволяє проводити монтаж, обслуговування та ремонт пристрою у важкодоступних місцях: шахті, технічному боксі, стіні тощо. Можлива заміна блоку приводу без демонтажу запірного крана. Електропривод знімається з арматури без інструментів.

Світлодіодна індикація
Колір LED підсвічування логотипу Ajax вказує на стан електроприводу.

Сценарії
- Реакції на тривоги
- Реакції на зміну режиму охорони
- заплановані дії
- натисканням Button
- за температурою
- натисканням LightSwitch

Захист за температурою
Електропривод захищений від перегріву. Він може працювати при температурі до 60 ° С у місці встановлення.
Діапазон робочих температур
0 °С - +50 °С
Робоча вологість
не більше 95%
клас захисту
IP56
живлення
4 x CR123A
Розміри
104×140×70 мм
Вага
869 г
Колір
чорний
