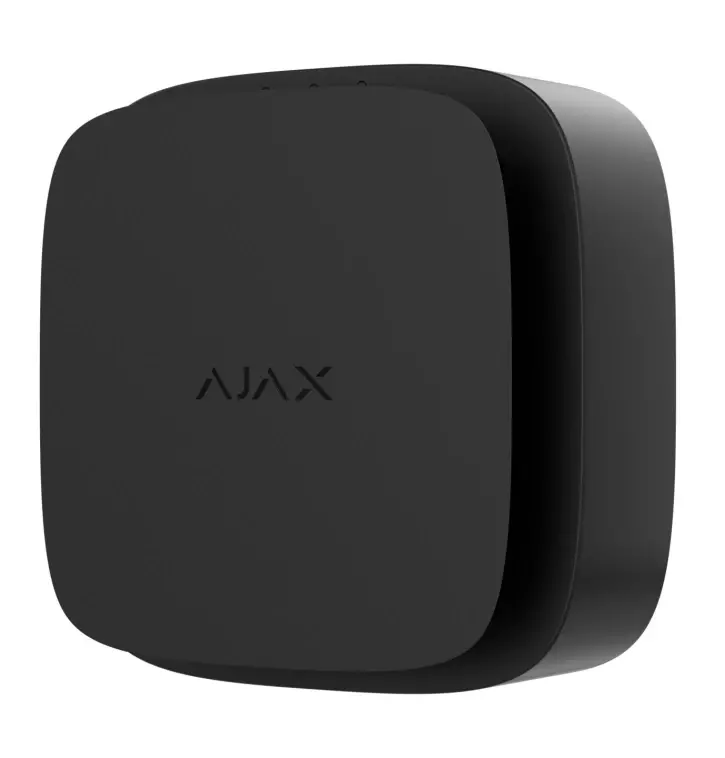

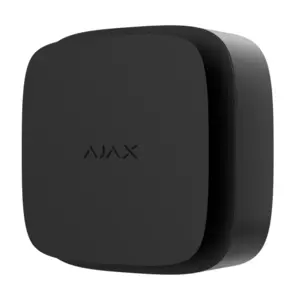

FireProtect 2 (Heat/CO) Jeweller – бездротовий пожежний датчик із вбудованою сиреною. Призначений для встановлення у приміщеннях. Визначення підвищення температури та небезпечного рівня концентрації CO (чадного газу). Датчик може працювати без хаба.

Доступний у двох модифікаціях: з незмінними батареями (що мають SB у назві), які працюють 10 років, та зі змінними (мають RB у назві) – працюють до 7 років.

Датчик працює у складі системи Ajax, зв'язуючись із хабом через захищений радіопротокол Jeweller. Дальність зв'язку з хабом за відсутності перешкод – до 1700 метрів.

Датчик оснащений сиреною (п'єзоелектричним зуммером) для звукового сповіщення про тривоги та події гучністю до 85 дБ (на відстані 3 метри від датчика). Датчик завжди активний, тому реагує на пожежу 24/7 незалежно від режиму охорони системи.

Тривогу через підвищення температури легко відрізнити від тривоги через високу концентрацію СО завдяки різним звуковим та світлодіодним індикаціям. Докладніше ознайомитися з видами індикації тривог та подій датчика можна у розділі опису індикації.

FireProtect 2 захищений тампером. Він контролює зняття датчика з кріпильної панелі SmartBracket: датчик реагує світлодіодною індикацією і посилає оповіщення користувачам додатків Ajax та на пульт моніторингу охоронної компанії.

Пристрої автоматизації Ajax можуть реагувати на тривогу FireProtect 2 та виконувати задані користувачем дії за допомогою сценаріїв автоматизації. Наприклад, реле WallSwitch може вимкнути вентиляційну систему та увімкнути аварійне освітлення по тривозі.

Сенсор тепла
За виявлення різкого зростання і перевищення порога температури в FireProtect 2 відповідають два вбудовані термости класу А1. Термістори цього класу сповіщають про тривогу при виявленні різкого підвищення або статичної температури в межах від +54°C до +65°C.

FireProtect 2 повідомить про перевищення температурного порога, щойно його значення перевищить +64°C. Про різке зростання температури датчик повідомить, якщо протягом однієї хвилини показник збільшиться на 10°C. Якщо показник температури різко збільшиться на 20°C та більше, датчик негайно сигналізує.

Сенсор CO (чадного газу)
За виявлення небезпечного рівня концентрації чадного газу відповідає вбудований у FireProtect 2 хімічний сенсор. Принцип його роботи ґрунтується на виявленні чадного газу за допомогою хімічної реакції. Усередині сенсора знаходиться ванна з електролітом. При досягненні певної концентрації чадного газу запускається хімічна реакція, що зчитується датчиком і трансформується в сигнал тривоги.

Датчик запускає тривогу, якщо концентрація чадного газу становить:

50 ppm (0,005%) і вище – лише за 90 хвилин.
100 ppm (0,01%) та вище – не більше ніж за 40 хвилин.
300 ppm (0,03%) та вище – не більше ніж за 3 хвилини.
Небезпечною для життя людини може бути концентрація CO 400 ppm (0,04%) протягом трьох годин. Датчик припинить сповіщати про небезпечний рівень чадного газу, як тільки рівень концентрації знизиться до 40 ppm (0,004%).

Кнопка Тест/Глушення
Щоб активувати кнопку Тест/Глушення , злегка натисніть на середину передньої панелі рукою або відповідним предметом (наприклад, ручкою швабри), якщо датчик знаходиться у важкодоступному місці. Тест/Глушення – це механічна кнопка під лицьовою панеллю датчика.

Кнопка виконує кілька функцій:

У штатному режимі запускає тест працездатності датчика.
У разі тривоги – приглушує тривогу датчика або синхронну тривогу всіх пожежних датчиків системи на 10 хвилин.
За наявності несправності, низького рівня заряду батареї або закінчення терміну служби – глушить звукову та світлодіодну індикацію на 12 годин.
Синхронна тривога пожежних датчиків
Усі пожежні датчики FireProtect 2 підтримують синхронну тривогу. Функція активує вбудовані сирени всіх пожежних датчиків у системі, як тільки один із них зафіксує тривогу. Сирени датчиків FireProtect 2 активуються протягом 20 секунд після виявлення тривоги. FireProtect та FireProtect Plus активуються протягом встановленого в налаштуваннях Jeweller (або Jeweller/Fibra) інтервалу опитування хаб-датчик, але не пізніше ніж через 60 секунд.

Датчики FireProtect 2 мають різну звукову та світлодіодну індикацію типів тривог, щоб користувачам було легше їх розрізняти. При синхронній тривозі датчиками FireProtect 2 відтворюється саме той тип тривоги, який був зафіксований датчиком-ініціатором. Датчик-ініціатор додатково повідомляє про тривогу світлодіодною індикацією. Датчики FireProtect та FireProtect Plus повідомляють про всі типи тривог однаковим звуком.

Система безпеки Ajax може передавати тривоги та події у програму для моніторингу PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), SIA DC-09 (ADM-CID), ADEMCO 685 та інших протоколів.

Адресність пристроїв Ajax дозволяє відправляти в PRO Desktop та ПЦС не тільки події, а й тип пристрою, присвоєне йому ім'я, віртуальну кімнату та охоронуну групу. Перелік параметрів, що передаються, може різнитися в залежності від типу ПЦС і обраного протоколу зв'язку з пультом.

Бренд
Ajax
Модель
FireProtect 2 RB (Heat/CO)
Вид датчика
комбінований датчик
Тип датчика
бездротовий
Чутливі елементи
Сенсор температури
Сенсор CO (чадного газу)
Сумісність
Hub Plus,
Hub 2 (2G),
Hub 2 (4G),
Hub 2 Plus,
Hub Hybrid (2G),
Hub Hybrid (4G),
ReX,
ReX 2
Детектований газ
СО
Детектування небезпечної температури
Чутливий елемент за вимогами до температурних датчиків класу A1 Вимоги стандартів EN 54-5 та BS 5446-2. Тривога за рівнем температури при температурі вище 64°C Тривога через різке підвищення температури, коли температура підвищується більш ніж на 10°C за 1 хвилину (або швидше)
Захист від саботажу
Тампер проти розтину Повідомляє про спроби відірвати датчик від поверхні або зняти з панелі кріплення.
Захист від підроблення автентифікація пристрою Виявлення зникнення зв'язку протягом 15 хвилин Час виявлення втрати зв'язку залежить від налаштувань кількості недоставлених пакетів даних (вказується в установках Jeweller або Jeweller/Fibra). Період опитування фіксований – 300 секунд.
Детектування чадного газу (CO)
Чутливий елемент хімічний сенсор CO Тривога при перевищенні накопиченої дози CO більше 50 ppm (0,005%) – не більше ніж за 90 хвилин
більше 100 ppm (0,01%) – не більше ніж за 40 хвилин
більше 300 ppm (0,03%) – не більше ніж за 3 хвилини Уявити небезпеку для життя може концентрація CO у 400 ppm (0,04%) протягом 3 годин. Датчик перестає сповіщати про небезпечний рівень чадного газу при зниженні концентрації до 50 ppm (0,005%) протягом однієї хвилини. Термін роботи сенсора 10 років Після 10 років роботи датчик потрібно замінити на новий.
Зв'язок
Технологія зв'язку Jeweller Пропрієтарна бездротова технологія передачі сигналів тривог і подій. Функції: - Двосторонній зв'язок.
- Захист від заміни пристрою.
- Блокове шифрування з плаваючим ключем.
- Миттєві повідомлення.
- Віддалене налаштування через Ajax.
Діапазони радіочастот 868.0 – 868.6 МГц
Максимальна ефективна випромінювана потужність (ERP) до 20 мВт Автоматичне регулювання потужності для зменшення енергоспоживання та радіоперешкод. Модуляція радіосигналу GFSK Дальність радіозв'язку до 1700 м Між датчиком та хабом (або ретранслятором радіосигналу) за відсутності перешкод. Шифрування радіозв'язку Всі дані, що зберігаються і передаються, захищені блоковим шифруванням з плаваючим ключем. Радіочастотний хопінг Для запобігання радіоперешкодам і глушенню.
Спосіб підключення до ППКП
бездротовий
Дальність бездротового сигналу
1700 м
Додаткові можливості
Вбудована сирена гучність 85 дБ на відстані 3 метри Звукове сповіщення про тривоги. Активно до усунення причини спрацювання або поки користувач не відключить повідомлення. Синхронна тривога пожежних датчиків Пожежні датчики в системі включають вбудовані сирени, як тільки хоч один із датчиків зафіксує тривогу. Синхронна тривога активується протягом одного інтервалу опитування «хаб-датчик», але не більше ніж через 20 секунд. Світлодіодна індикація зелений — індикація живлення Світлодіодний індикатор на корпусі пристрою спалахує раз на 56 секунд. Індикація відповідає вимогам EN 50291. жовтий — індикація несправностей Індикатор на корпусі пристрою загоряється під час виявлення несправностей. Наприклад, у разі розряджання батарей, забруднення димової камери або закінчення терміну служби. червоний – індикація пожежних тривог Світлодіодний індикатор на корпусі пристрою загоряється, коли датчик детектує пожежну тривогу. Кнопка на передній панелі датчика У звичайному режимі під час натискання запускає тест димової камери. Під час тривоги або несправності натискання вимикає звукове сповіщення датчика.
клас захисту
IP20
Діапазон робочих температур
0 °С - +50 °С
Робоча вологість
трохи більше 80%
живлення
2 x CR123A
Розміри
44×86×86 мм
Вага
149 г
