1.Загальні

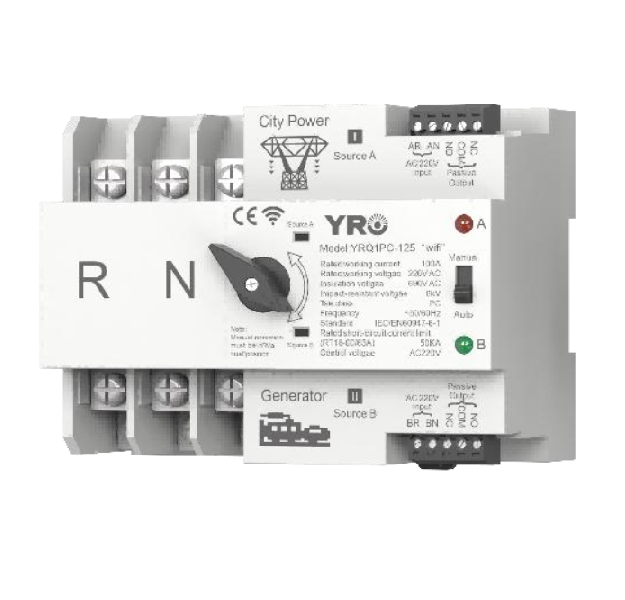

Автоматичний вимикач із двома джерелами живлення – це нова розробка, мініатюрний побутовий вимикач живлення, який переважно використовується для перевірки працездатності основного та резервного джерел живлення. У разі виникнення несправностей основного джерела живлення резервне джерело живлення негайно включається, забезпечуючи безперервність, надійність та безпеку електропостачання. Цей продукт спеціально розроблений для встановлення на побутових електромережах та використовується у розподільчому щиті PZ30.

Автоматичний вимикач із двома джерелами живлення підходить для систем аварійного електропостачання з частотою 50 або 60 Гц та номінальною напругою 230 В змінного струму (фаза + нейтраль). АВР відрізняється міцною конструкцією, надійним перетворенням, зручністю монтажу та обслуговування, а також тривалим терміном служби. Він широко використовується в різних ситуаціях, коли перебої з електропостачанням неприпустимі і можуть керуватися як електроенергією, так і вручну. АВР складається з ТСЕ та контролера.

Відповідно до розділу 6-1 стандарту IEC60947-6-1 «Багатофункціональне обладнання та розподільчі пристрої» сформульовано наступне: АВР є найбільш кваліфікованим низьковольтним розподільчим пристроєм та пристроєм керування.

2. Нормальний час роботи та умови монтажу

2.1 Температура навколишнього повітря

Максимальна температура не повинна перевищувати 40℃, мінімальна температура не повинна бути нижчою від -5℃, а середня температура протягом 24 годин не повинна перевищувати 35℃.

2.2 Висота

Висота місця встановлення не повинна перевищувати 2000 м.

2.3 Атмосферні умови

При максимальній температурі 40°C відносна вологість повітря на місці установки не повинна перевищувати 50%. При мінімальній температурі -5°C відносна вологість повітря має бути вищою, наприклад, при температурі 25°C відносна вологість повітря повинна становити 90%. У зв'язку з перепадами температур слід вжити спеціальних заходів для запобігання утворенню конденсату на поверхні виробу.

2.4 Ступінь забруднення

Ступінь забруднення ATS відповідає рівню 3, зазначеному в IEC60947-6-1.

2.5 Категорія установки

Тип установки АВР відповідає категорії, зазначеній у IEC60947-6-1

2.6 Умови встановлення

АВР можна встановити вертикально у шафі управління або розподільчій шафі. Переконайтеся, що відстань установки відповідає вимогам

Основні параметри: YRQ2PC-125PV

Номінальний робочий струм: 125А

Номінальна робоча напруга: 400 В змінного струму

Напруга ізоляції: 690 В змінного струму

Частота: -50/60 Гц

Стандарт IEC0947-8-1
